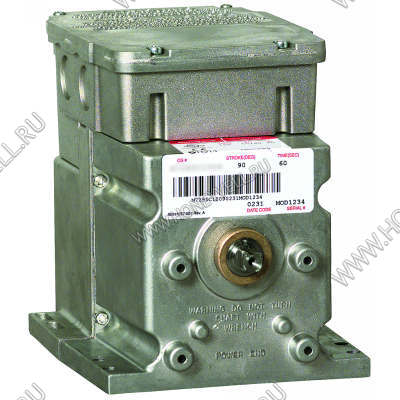

Серводвигатель Honeywell M4185B Modutrol IV

Двигатели серии Honeywell M4185B Modutrol IV представляют собой 2-позиционные (линейное и низковольтное управление на двигатель) пружинные двигатели. Они используются для управления заслонками или клапанами в тех случаях, когда необходимо или желательно вернуть контролируемый элемент в исходное положение в случае сбоя питания или прерывания.

Характеристики:

• Фиксированный крутящий момент во всем диапазоне напряжений.
• Встроенный пружинный возврат возвращает двигатель в нормальное положение при отключении питания.
• Встроенная распределительная коробка обеспечивает защиту от атмосферных воздействий NEMA 3, если двигатель установлен в вертикальном положении.
• Двигатель и схема работают от 24 В переменного тока.
• Быстроразъемные клеммы являются стандартными - имеется адаптер с винтовыми клеммами.
• Имеется переходная скоба для согласования высоты вала старых двигателей.
• Двигатели имеют полевой регулируемый ход (от 90 до 160 градусов).
• Двигатели предназначены для нормально открытых или нормально закрытых клапанов и заслонок.
• Встроенные вспомогательные выключатели доступны на заводе-изготовителе или могут быть добавлены на месте.
• Двигатели могут приводить в действие рычаги клапанов со стороны силового конца или вала вспомогательного конца для нормально закрытых или нормально открытых клапанов.
• Все модели имеют двойные валы (прорези и постукивают по обоим концам).

Характеристики:

• Тип применения: электрический.
• Отказоустойчивый режим: возврат пружины.
• Сигнал управления: двухпозиционный, SPST.
• Обратная связь: нет.
• Вал двигателя: двухсторонний вал.
• Ход: регулируемый; От 90 до 160 градусов, асимметричный.
• Номинальный крутящий момент (фунт-дюйм): 60 фунт-дюйм.
• Доступны внешние вспомогательные переключатели: Да.
• Частота: 50 Гц, 60 Гц.
• Потребляемая мощность вождения (ВА): 20 ВА.
• Электрические соединения: клеммы быстрого подключения.
• Размеры вала (дюймы): .375 дюйма.
• Форма вала: квадрат.
• Монтаж: на ножках.
• Размеры: 6 7/16 дюйма в высоту х 5 1/2 дюйма в ширину х 8 3/4 дюйма в глубину.
• Диапазон температур: от -40 до 150F.
• Нагрузка от собственного веса на вал (с любого конца) (фунты): 200 фунтов.
• Собственная нагрузка на вал (в комбинации с обоими валами) (фунты): 300 фунтов.
• Номинальное время (сек): 30 -60 сек.
• Вращение вала (при увеличении управляющего сигнала): по часовой стрелке (если смотреть со стороны питания) (нормально закрытый).
• Номинал вспомогательного выключателя AFL - 120 В переменного тока: 7,2 А.
• Вспомогательный выключатель номинальный AFL - 240 В переменного тока: 3,6А.
• Номинал вспомогательного переключателя ALR- 120 В переменного тока: 43,2 А.
• Номинал вспомогательного переключателя ALR- 240 В переменного тока: 21,6 А.

Доступные для заказа модификации:
